Фрезерный станок Гравёр 6.

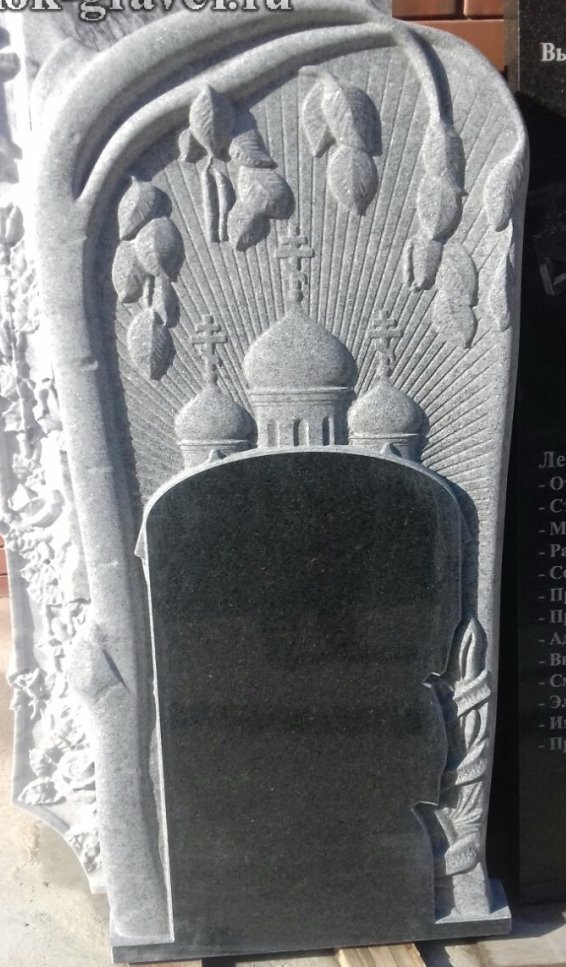

Фрезерование – одна из самых распространенных операций для обработки деталей. Для этого используются фрезерные станки. Фрезерный станок - это стационарная установка, которая применяется для снятия материала с заготовки из металла, пластмассы, дерева и камня, использующая в качестве режущего инструмента фрезу. Для ритуальной области фрезерный станок интересен созданием художественных барельефов на памятниках.

Сейчас в интернете легко найти множество предложений о продажи ЧПУ станков, разных размеров и мощностей, но приспособить их к работе по мрамору и тем более по граниту, очень сложно. Нужен очень умный специалист или «умный» станок «Гравёр 6», который не просто выполняет неукоснительные команды УП (управляющей программы), а вносит корректировки в зависимости от ситуации.

Фрезерный станок "Гравёр 6"

Заказать


Впервые фрезерный станок «Гравёр 6» был представлен в октябре 2016г. на выставке «Некрополь 2016» в г. Москва. За прошедшее время выпускались обновления внутреннего программного обеспечения. В новых версиях станок стал более «хитрее», увеличилась производительность экономичность износа инструмента, так как станок «научился» избегать заклинивания инструмента (при котором автоматика вынуждена остановить работу, поднимать шпиндель, раскручивать и снова возвращать, теряя время). Появился программный комплекс поддержки электронного щупа, для замера неровностей поверхности заготовки (применяется для резки текста).

Фрезеровальный станок Гравёр 6 на выставке "Некрополь-2017"


«Гравёр 6» оснащен панелью управления с клавиатурой и дисплеем. На экране отражаются: позиция исполнительных органов станка, статусы и параметры, которые можно регулировать до старта и во время работы, это даёт полный контроль над процессом фрезерования. В любой момент есть возможность подкорректировать параметры в реальном времени, не прерывая процесс фрезерования, тем самым сразу проанализировать результат изменений таких как: нажим на заготовку, скорость перемещения, угловая подача, зачистка и т.д.

«Гравёр 6» считывает УП с SD-карты, которая вставляется в его гнездо на панели управления, т.е. станок выполняет фрезеровку без участия ПК (персонального компьютера). ПК нужен только для создания УП из трехмерной модели или рисунка (где оттенки преобразуются в высоту рельефа) при помощи САМ программ (например, ArtCAM).

Для удобства и уверенности оператора, имеется функция предстартового обхода, где фреза обходит периметр УП над поверхностью заготовки, что позволяет удостовериться в правильности установки нулевой позиции и в габаритах УП.

Главная особенность фрезерного станка «Гравёр 6» это его адаптация к работе по твёрдым и вязким материалам, а именно, он снабжён контроллером, который следит за нажатием фрезы на материал (контролируя скорость) и даже автоматически возобновляет работу после заклинивания режущего инструмента в заготовке.

Заказать


При создании УП ошибки оператора «Гравёр 6» сводит к минимуму, так как станок автоматически регулирует скорость перемещения исполнительных органов, избегая чрезмерные нагрузки на фрезу и шпиндель. При работе с твёрдыми материалами, нужно исключать вертикальное погружения фрезы в материал, для этого у сложных и ёмких CAM программах есть настройки углового погружения, про которые оператор должен не забыть, иначе это приведёт к повреждению фрезы или даже станка. А «Гравёр 6» выполняет функцию углового погружения на аппаратном уровне, и при создание УП для работы по граниту можно не использовать эту функцию в CAM программах.

При активной функции «Зачистка», «Гравёр 6» автоматически зачищает пройденные участки от заусенцев (актуально для металлов). Станок будет повторять обработку участка до тех пор, пока полностью не избавится от помех, мешающих свободно проходить фрезе. На граните зачистка срабатывает на труднопроходимых участках, где фрезе пришлось «серьёзно потрудиться».


Фрезерный станок «Гравёр 6» имеет щуп замера поверхности, при помощи которого станок "собирает" данные о неровностях поверхности заготовки: наклоны, впадины и выступы. Благодаря этому УП очень легко "прогибается" под неровности камня. Данная функция очень помогает при фрезеровки надписей, так как если поверхность будет выше - то шрифт будет жирнее, а ниже - шрифт станет поуже или вообще не достанет до впалого участка.

«Гравёр 6» оснащён датчиком измерения высоты инструмента. Из-за изношенного инструмента (фрезы) производительность станка может снизиться, и оператор может приостановить программу фрезеровки для смены фрезы. Нет необходимости вставлять новый инструмент в шпиндель на идеально-одинаковое расстояние, а просто надо нажать кнопку «Колибровать» и позиция Z будет идеально восстановлена. Для достижения производительности и высокой детализации, можно создавать УП, использующую несколько фрез с разными формами (сначала большая, а потом маленькая), где не избежать смены инструмента на выполняемом барельефе, а с датчиком высоты оператор никогда не ошибётся.

Основные узлы «Гравёр 6» изготовлены из прочных материалов, в частности алюминия. На рабочем столе предусмотрены отверстия для крепления заготовки с помощью упора и зажимов. Для лёгкой смены тяжёлых заготовок на рабочий стол фрезерного станка «Гравёр 6» устанавливаются ролики, по которым легко перемещать каменную стелу. Сами ролики очень легко монтируются-демонтируются, в зависимости от поставленных задач.

«Гравёр 6» имеет оптический контроль за перемещением осей (исполнительных органов). Если хоть одна из осей не может перемещаться по какой-нибудь аварийной причине, то станок остановит выполнение всей системы и тем самым "спасёт" заготовку.

Станок устанавливается на свои ножки в ёмкость, которое выполняет назначение отстойника, водохранилища и контейнера для отходов. Для полива фрезы вода рециркулируется: из ёмкости через фильтр всасывается насосом, затем по трубкам попадает на фрезу (для охлаждения) и вместе с отходами попадает обратно в ёмкость. В «Гравёр 6» включение и выключение подачи воды на фрезу производится автоматически. Все приводы защищены от попадания воды.

Заказать

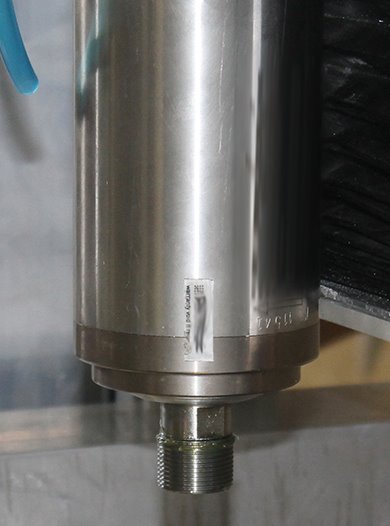

На фрезерном станке «Гравёр 6» установлен бесщёточный шпиндель 2,2 кВт, у которого герметичные, мощные механические узлы, что обеспечивает долгий срок службы при больших нагрузках. Для его охлаждения внутри станка организована гидравлическая замкнутая система, что исключает случайное засорение и т.п. Предусмотрен снаружи бачок для контроля работы системы и долива охлаждающей жидкости. Шпиндель включается и выключается автоматически.

«Гравёр 6» сохраняет статус при потери питания, и продолжить работу так же просто, как запустить. Проблему с восстановлением позиции исполнительных органов электроника берёт на себя.

После завершения работы «Гравёр 6» отключается автоматически, если оператор в течение некоторого времени на панели управления не производил никаких действий.

Рабочая область станка «Гравёр 6» и высота подъёма шпинделя рассчитана для выполнения сквозного контура.


Клиенты, купившие станок, смогли самостоятельно и бесплатно установить новое программное обеспечение в станок, скачав программу со страницы поддержки на карту памяти SD, затем вставив её в станок и запустив установку.

Работа в цеху.

Заказать


«Гравёр 6» у наших клиентов не превращался в «трёхдневную игрушку», а стал серьёзным инструментом, выпускающим качественную и красивую продукцию, затмевающею конкурентов. «Гравёр 6» дал своим владельцам независимость от квалифицированной рабочей силы (резчиков, которые не редко уходят к конкурентам). У многих наших клиентов станок работает сутками и вообще не выключается, а другим потребовалось несколько станков «Гравёр 6», чтобы удовлетворить растущий спрос. Зима для владельцев станка – это горячая пора, так как в это время режут «пачками» новый «модельный ряд» к сезону. Рынок 3D моделей памятников для станка активно развивается, выпускаются модели все новее и красивее, всё больше дизайнеров-художников задействуются в данную отрасль.

Потребителям немного надоели всем известные (два десятка лет) плечики, флаги, тюльпаны, чемоданы и баяны, и спрос на новые формы памятников возрастает. Каждый раз, выфрезерованный «Ангел» будет всегда похож на предыдущий, так как «Гравер 6» это машина, у которой не бывает плохого настроения и не требуется освещение с теплом. Уже сейчас работают несколько десятков станков «Гравёр 6», которые реально режут гранит и мрамор дешёвым инструментом, принося своим владельцам финансовую прибыль и деловую репутацию.

Заказать

granit30 - 24.05.2018 (14:39:32)
granit30 стоимость станка?
Admin - 24.05.2018 (15:23:29)
Admin Все цены вы найдете в разделе ГРАВЕРНЫЕ СТАНКИ. Нажмите ЗАКАЗАТЬ и вы попадете в нужный раздел.
андрей_321 - 06.06.2019 (13:13:47)
андрей_321 Размер рабочего поля, и самого станка?
Admin - 06.06.2019 (14:25:09)
Admin На сегодня под заказ делаются модели с рабочим полем: 75*150*18, 100*150*18, 140*200*18 по цене: 650 тр, 700 тр, 88 тр. соответственно.
